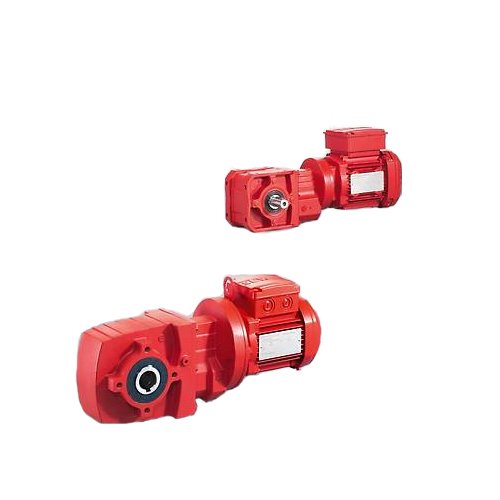

Вашей системе обработки материалов требуется высокая скорость, но для привода мало места и он мало весит? Можно использовать угловой редуктор серии W производства SEW.

Редуктор с прямым углом: трансмиссия, не требующая обслуживания

Редукторы с косозубой передачей серии W характеризуются износостойким профилем зубьев. Он имеет стабильную передачу мощности и стабильную регулировку скорости конвейерной системы.

Угловые редукторы серии W выпускаются с выходным крутящим моментом 180 Нм и диапазоном мощности от 0,09 кВт до 3 кВт.

Сочетание материалов «сталь-сталь» и особое зацепление зубьев позволяют сделать редуктор компактным, что экономит монтажное пространство.

Эксплуатация: С износостойким приводом SPIROPLAN®.

Легкий и компактный: алюминиевый корпус и специально разработанная трансмиссия.

Детали определяют успех или неудачу

Редуктор имеет алюминиевый корпус и имеет небольшой вес. А благодаря специальным шестерням и смазке на весь срок службы он не требует особого обслуживания и может надежно работать в течение длительного периода времени. Никаких компромиссов: редукторы SPIROPLAN® подходят для большинства приводных задач благодаря широкому спектру конструктивных вариантов.

Благодаря модульной концепции редукторы серии W могут быть подключены к двигателям переменного тока для образования угловых редукторов W..DR..SPIROPLAN®, а также к серводвигателям для образования угловых серворедукторов W..CMP SPIROPLAN®. Вы также можете индивидуально выбрать двигатель переменного тока или серводвигатель, отвечающий вашим требованиям.

1. Износостойкая передача SPIROPLAN® (комбинация материалов сталь-сталь) и специальное зацепление зубьев

2. Оптимизация механической эффективности и снижение потребления энергии.

3. Антивибрационный ход/эксплуатация

4. Передаточное отношение редуктора мало, что обеспечивает высокую мощность двигателя и высокую скорость.

5. Легкий алюминиевый шкаф

Крепежные отверстия на ножке и лицевой стороне расположены на одинаковом расстоянии, что обеспечивает различные варианты монтажа.

Установка редукторов типоразмеров W10, W20, W30: Количество заливаемого смазочного масла не имеет значения для места установки этих изделий.

W ряд/ Спецификация 10, 20, 30, 37, 47

1. Монтаж на лапах или фланцах

2. Установка фланца B5 или B14

3.Сплошной вал или полый вал

4. Установка адаптера

1. Для редукторов W10, W20, W30: напрямую подключен к двигателю

2. Для редукторов спецификаций W37, W47: установка фланца двигателя

1. Вариант MOVIMOT®, например как угловой редуктор со встроенным преобразователем частоты

2. Вариант MOVI-SWITCH®, например как угловой редуктор со встроенными функциями переключения и защиты

1. Малые скоростные конвейерные ленты во внутренней логистике

2. Роликовый конвейер

3. Ленточный конвейер

4. Транспортер стружки

5. Характеристики W10, W20, W30: подходят для рабочих сред, чувствительных к шуму.

6. Технические характеристики W37, W47: конструкция с креплением на валу, подходит для пищевой промышленности и производства напитков, где требуется соблюдение гигиенических требований.
